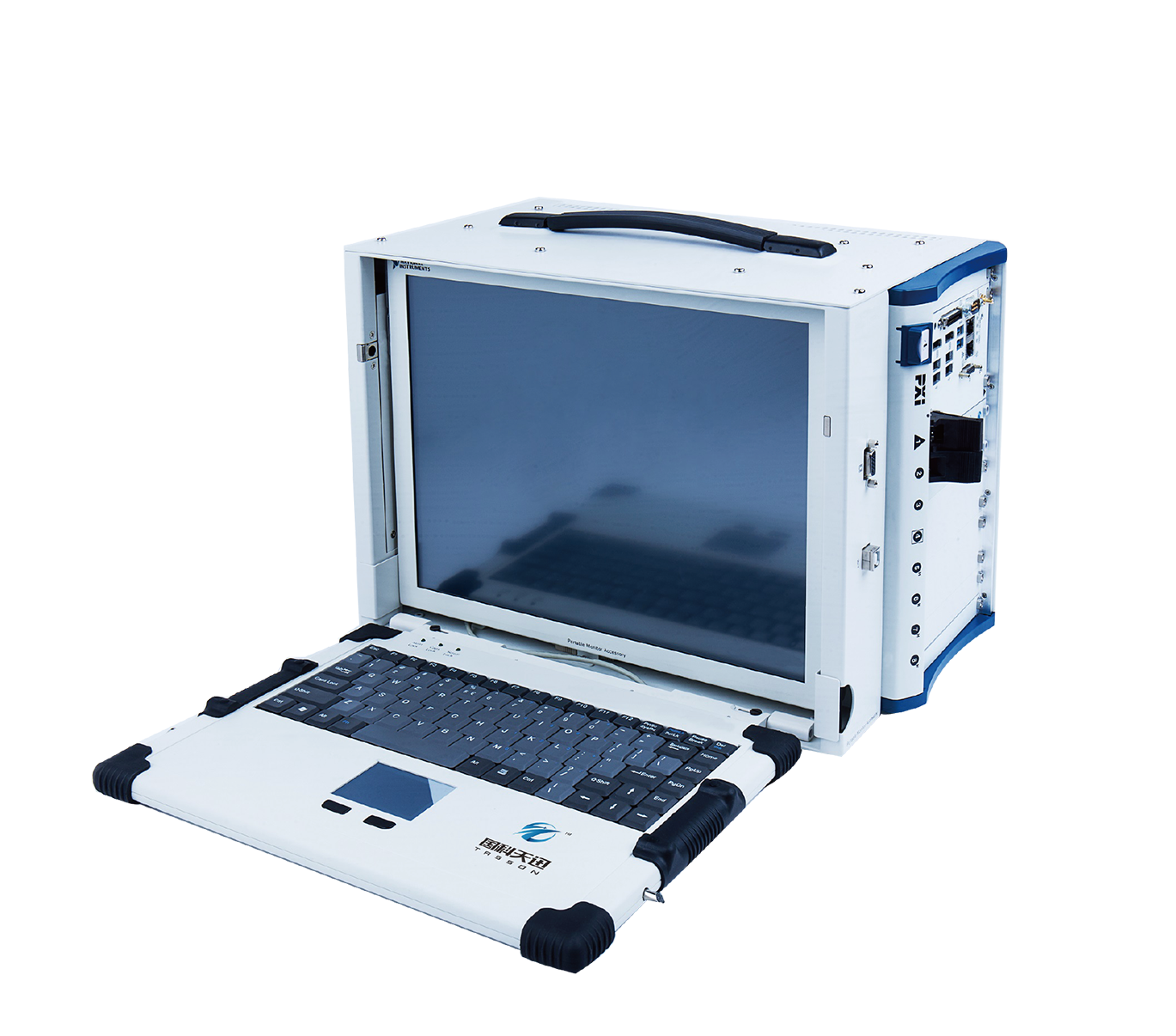

FC协议分析仪

该产品广泛用于FC-AE网络中,能够实现FC总线数据的捕获、存储、分析和统计等功能,可辅助用户研究FC总线通信过程,定位FC总线通信中存在的故障。

产品文件下载 更多资料下载
产品特性

遵从GJB6411-2008定义的FC-AE协议标准,支持FC-AE-1553、FC-AE-ASM等上层协议。
       具备高性能、高性价比、体积小、应用灵活等优势,适合用户对特定的光纤接口或链路进行协议分析、监控,可分析FC总线协议特性、底层链路交互过程。
       可支持开发FC上层应用协议通讯接口设备、监控分析总线链路协议数据、开发FC总线测试设备等场合,该分析仪可用于研究总线通信过程,定位FC总线通信故障。
· 2个光纤通道监视端口,端口速率1.0625/2.125/4.25Gbps可配置,非标速率支持定制;
· 支持对FC-2层链路进行监控分析;
· 支持以交换为单位完成FC-AE-1553的通信过程分析,包括1553帧头解析,以及消息级组包解析功能;
· 支持以交换为单位完成FC-AE-ASM 高层协议的解析功能,包括ASM帧头解析,以及消息级组包解析功能;
· 分析内容包括消息类型、消息长度、消息内容、消息的起始时间、消息的完整性;
· 可配置触发条件、过滤条件,可实时捕获光纤链路的数据包和原语,并进行分析、存储和显示;
· 数据区与帧字段关联对应,包括SOF、FC 帧头(拓展帧头)、Payload、CRC、EOF;
· 能够对FC数据包进行时间标记;
· 能够对捕获的FC帧进行分析统计;
· 能够对存储的FC帧进行快速查找。

产品规格
