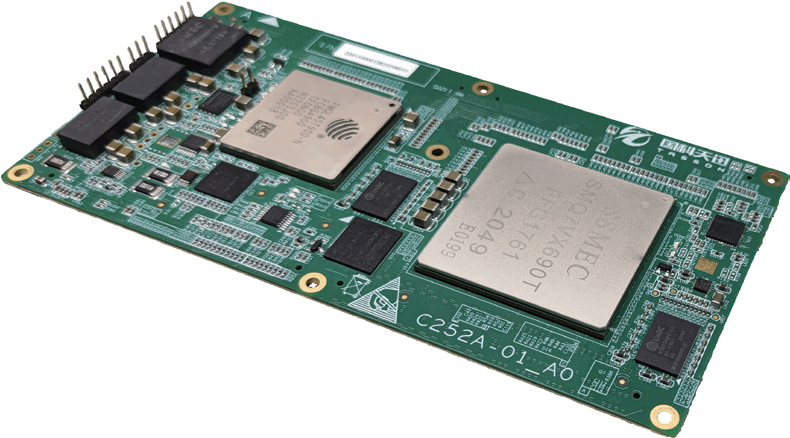

CTCO- Z7045 V7- 001

该产品基于国产化Zynq SOC处理器和Virtex7 系列高性能FPGA处理器设计实现,同时集成了BMC模块。最多可提供扩展32+12路12.5Gbps的高速串行接口,设计高度集成,可针对FC、TSN、万兆以太网等各类高端交换机系列产品进行拓展,具有较高的可靠性、通用性和扩展性,可在通信控制、高速数据交换、音视频信号处理等场景中发挥重要作用,为用户提供高效、可靠的信号处理解决方案。

产品文件下载 更多资料下载
产品特性

集成国产化7045系列Zynq SOC处理器;

集成国产化Virtex7 系列高性能FPGA处理器板载32GB的eMMC存储器;

集成BMC模块,具备状态监控、电源控制等功能支持1路PCIe2.0 x4接口;

支持48路高速串行接口,速率12.5Gbps;

支持100%国产化。

产品规格

Zynq SOC:FMQL045T900

Virtex7:兼容SMQ7VX690TFFG1761\BQ7VX690TABG1761\JFM7VX690T36

RAM:1GB DDR3内存( Zynq SOC2GB DDR3内存( Virtex7

ROM:256Mb FLASH ( Zynq SOC), 3片256Mb FLASH( Virtex7 )32GB eMMC

高速接口:1PCIe2.0 x412Zynq SOC)路+32路高速串行接口,速率12.5Gbps

GPIO :281.8V/3.3V可调GPIO723.3V GPIO

操作系统:StandaloneFreeRTOSUcosLinuxVxWorks6.9/7.0SylixOS(翼辉)、Reworks(锐华)、DeltaOS(道系统)

支持驱动:VDMA,VTC,NVME SSD,PCIe,SRIO,XDMA,UART,I2C,SPI,RGMII,QSGMII,SGMII,C2C,XAUI,Camera Link等

供电:12V DC±5%

典型功耗:25W@12V

电源输出:3.3 V\2.5A1.8V\2.5A5V\2.5A

尺寸:160mm× 80mm(±0.25mm)

重量:150g

工作环境:温度:-40℃~+85℃(扩展温度:-55℃~+125℃) 湿度:5% 90% RH 无凝露

存储环境:温度:-55℃~+125℃;湿度:5%~95% RH 无凝露
