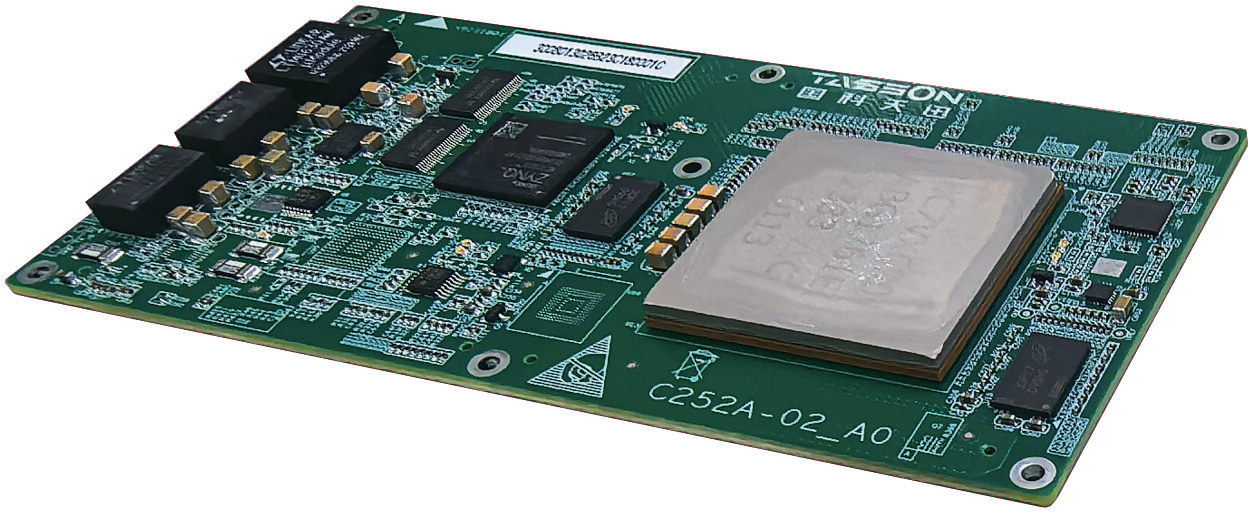

CTCO- Z7020 V7- 001

该产品基于低成本国产化Zynq SOC处理器和Virtex7 系列高性能FPGA处理器设计实现,同时集成了BMC模块。最多可提供32路12.5Gbps的高速串行接口,设计高度集成,可针对FC、TSN、万兆以太网等各类高端交换机系列产品进行拓展, 也可实现GLINK端节点等功能,具有较高的可靠性、通用性和扩展性,为用户提供多端口高速、高可靠及的信号处理解决方案。

产品文件下载 更多资料下载
产品特性

集成国产化Virtex7 系列高性能FPGA处理器集成国产化低成本7020系列Zynq SOC处理器板载32GB的eMMC存储器;

集成BMC模块,具备状态监控、电源控制等功能;

支持48路高速串行接口,速率12.5Gbps 支持100%国产化。

产品规格

Zynq SOC :FMQL20S484

Virtex7 :兼容SMQ7VX690TFFG1761\BQ7VX690TABG1761\JFM7VX690T36

RAM :512Mb DDR3内存( Zynq SOC),2GB DDR3内存( Virtex7

ROM :3256Mb FL ASH 32GB eMMC

高速接口:3212.5 Gbps接口

GPIO :Zynq SOC:28路1.8V/3.3V可调GPIO,72路3.3V GPIO;Virtex7 126路1.8V GPIO 42路LVDS

操作系统:StandaloneFreeRTOSUcosLinuxVxWorks6.9/7.0SylixOS(翼辉)、Reworks(锐华)、DeltaOS(道系统)

支持驱动:VDMA,VTC,NVME SSD,PCIe,SRIO,XDMA,UART,I2C,SPI,RGMII,QSGMII,SGMII,C2C,XAUI,Camera Link等

供电:12V DC±5%

典型功耗:20W@12V

电源输出:3.3V\2.5A,1.8V\2.5A,5V\2.5A

尺寸:160mm× 80mm(±0.25mm)

重量:150g

工作环境:温度:-40℃~+85℃(扩展温度:-55℃~+125℃);湿度:5% ~ 90% RH 无凝露

存储环境:温度:-55℃~+125℃;湿度:5%~95% RH 无凝露
