CTRF-Z7045T 3- 001

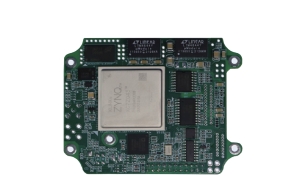

该产品是基于国产化Zynq SOC处理器和北京微电子技术研究所的B9361NYB设计的一款国产小型化高性能信号处理模块,支持FDD和TDD模式,工作频率范围70MHz~6000MHz,可调谐通道带宽200KHz~56MHz。板卡设计高度集成,尺寸仅为83mm× 66mm,适用于无线通信类产品的二次开发。

产品文件下载 更多资料下载
产品特性

集成B9361NYB宽带射频收发器;

支持频段70~6000MHz,支持TDD和FDD,支持跳频集成国产化7045或7100系列Zynq SOC处理器;

支持4Kb EEPROM

支持1路RGMII以太网接口支持6路GPIO接口

支持100%国产化。

产品规格

Zynq SOC :兼容FMQL45T900\ JFMQL100T900

RAM :512Mb DDR3 内 存

ROM :256Mb FL ASH 34Kb EEPROM

B9361NYB数据位宽12bit,频率范围70~6000MHz,支持TDDFDD,支持跳频

GPIO :42路3.3V通用GPIO

射频通道:双收双发

以太网:110/100/1000M自适应RGMII接口

GPIO :PS侧:6GPIO(可配置UART/I2C/CAN等接口) PL侧:32路单端GPIO5路差分LVDS18接口

供电:12V DC±5%

典型功耗:< 12W

尺寸:83mm× 66mm(±0.25mm)

重量:<80g

工作环境:温度:-40℃~+85℃(扩展温度:-55℃~+125℃) 湿度:5% 90% RH 无凝露

存储环境:温度:-55℃~+125℃;湿度:5%~95% RH 无凝露
