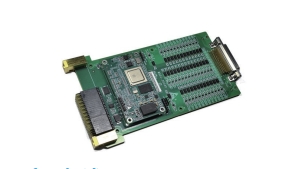

CTVP- A750T 4- 002

该产品是基于标准3U VPX架构设计的多通道数字量采集板卡, 支持主备双路(冗余)采集特性, 主要用于数字量的采集和处理,实现各类传感器、执行装置、设备的状态监控和过程控制。处理器采用模块化接口设计,可通过灵活配置,以实现适应不同的应用场景。产品具有较高的可靠性、通用性和扩展性,可应用于各类控制与采集系统中。

产品文件下载 更多资料下载
产品特性

国产化Artix7系列FPGA处理器支持32路数字量采集通道;

支持主备双路(冗余)采集特性符合VITA 46 3U VPX标准;

采用模块化设计,可灵活适配各类处理器支持100%国产化。

产品规格

FPGA :复旦微Artix7系列JFMK50T4 FPGA处理器

数字量采集:32路,最大输入电压 直流24v,可承受35v@0,5s浪涌电压

特性:具备主备双路(冗余)采集能力,适用于高可靠场景

高速接口:1SRIO x1接口或1PCIe2.0 x1接口

RS422 :1RS422接口

I2C :2I2C接口

供电:DC12V±5%

典型功耗:3W

尺寸:160mm×100mm(±0.25mm)

重量:210g

工作环境:温度:-40℃~+85℃(扩展温度:-55℃~+125℃) 湿度:5% 90% RH 无凝露

存储环境:温度:-55℃~+125℃;湿度:5%~95% RH 无凝露
