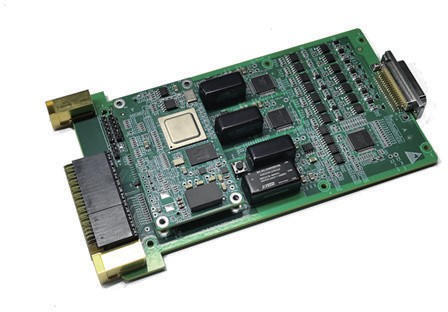

CTVP- A750T 4- 003

该产品基于标准3U VPX架构设计的多路模拟量输出板卡, 支持输出回采、通道自检功能, 主要用于模拟量电压/电流输出。处理器采用模块设计,可灵活配置,以实现适应不同的应用场景。产品具有较高的可靠性、通用性和扩展性,可应用于各类控制与采集系统中。

产品文件下载 更多资料下载
产品特性

国产化Artix7系列FPGA处理器;

支持10路电流输出接口(非隔离) 支持2路电流输出接口(隔离);

支持4路电压输出接口(隔离) 符合VITA 46 3U VPX标准;

采用模块化设计,可灵活适配各类处理器支持100%国产化。

产品规格

Artix7 :复旦微Artix7系列JFMK50T4 FPGA处理器

非隔离电流:10路输出,输出范围321mA,输出精度≤0.5%FS

隔离电流:2路输出,输出范围321mA,输出精度≤0.5%FS

隔离电压:4路输出,输出范围-10V10V,输出精度≤0.5%FS

特性:支持输出回采、支持通道自检

高速接口:1SRIO x1接口或1PCIe2.0 x1接口

RS422 :1RS422接口

I2C :2I2C接口

供电:DC12V±5%

典型功耗:6W

尺寸:160mm×100mm(±0.25mm)

重量:<200g

工作环境:温度:-40℃~+85℃(扩展温度:-55℃~+125℃) 湿度:5% 90% RH 无凝露

存储环境:温度:-55℃~+125℃;湿度:5%~95% RH 无凝露
