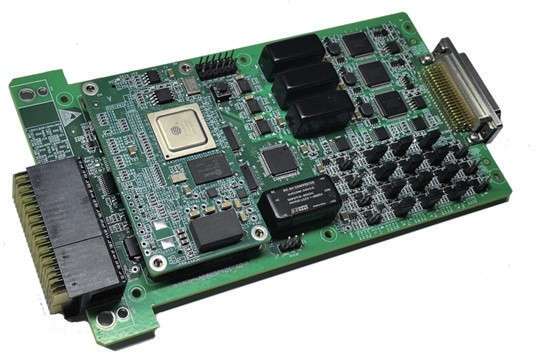

CTVP- A750T 4- 004

该产品基于标准3U VPX架构设计的多路模拟量采集板卡,支持电流、电压及温度健侧等功能,主要用于各类模拟量电压或电流的采集。处理器采用模块设计,可灵活配置,以实现适应不同的应用场景。产品具有较高的可靠性、通用性和扩展性, 可应用于各类控制与采集系统中。

产品文件下载 更多资料下载
产品特性

国产化Artix7系列FPGA处理器;

支持3路电流输入检测接口(隔离);

支持19路电流或电压检测接口(非隔离);

支持5路铂电阻PT100或PT1000温度采集接口符合VITA 46 3U VPX标准;

采用模块化设计,可灵活适配各类处理器支持100%国产化。

产品规格

Artix7 :JFMK50T4

非隔离电流/电压:19路采集接口,采集范围021mA/-10V+10V,精度≤0.5%FS

隔离电流:3路采集接口,采集范围021mA,精度≤0.5%FS

铂电阻采集:5路采集接口,PT100PT1000温度采集

特性:支持通道自检

高速接口:1SRIO x1接口或1PCIe2.0 x1接口

RS422 :1RS422接口

I2C:2I2C接口

供电:DC12V±5%

典型功耗:5.5W

尺寸:160mm×100mm±0.25mm)

重量:170g

工作环境:温度:-40℃~+85℃(扩展温度:-55℃~+125℃) 湿度:5% 90% RH 无凝露

存储环境:温度:-55℃~+125℃;湿度:5%~95% RH 无凝露
