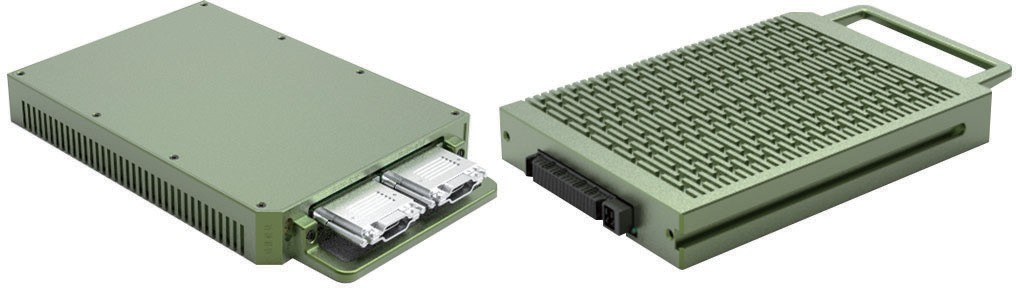

TSSC-1GF- 001

该产品是基于国产化Zynq SOC处理器设计的模拟量和开关量数据采集及控制模件, 支持通道自检,主备采集,防反接,防浪涌等特性, 设计紧凑,具有较高的可靠性、稳定性和扩展性,能够适应恶劣的工作环境,可广泛应用于航空航天、船舶、兵器、能源电力、轨道交通、工业自动化等领域,并可在通信设备、智能终端等场景中发挥重要作用,为用户提供高效可靠的计算解决方案。

产品文件下载 更多资料下载
产品特性

集成国产化7045系列Zynq SOC处理器;

支持1路10/100/1000M自适应千兆以太网支持5路隔离RS422接口,4路RS485接口支持1路隔离CAN接口;

支持2路28V模拟量采集接口;

支持16路开关量采集,3路开关量输出接口支持12路电阻采集功能。

产品规格

Zynq SOC :兼容FMQL45T900\YX4F4S045- 900\XC7Z0452FFG900

电阻采集:12路电阻采集接口,内置恒流源

开关量采集:16路开关量采集接口,隔离耐压≥2500VVrms)

开关量驱动:3路开关量驱动接口,触电电流2A,隔离耐压≥2000VVrms)

模拟量采集:2路电压模拟量采集功能,采集电压28V

其它特性:支持通道自检,主备采集,防反接,防浪涌等特性

以太网:110/100/1000M自适应千兆以太网

RS422 :5路隔离RS422接口

RS485 :4RS485接口

CAN :1路隔离CAN接口

供电:DC12V±5%

典型功耗:20W

尺寸:300.3 mm× 177mm× 35mm(±0.25mm) (尺寸包含LRM连接器,矩形连接器,螺钉)

重量:2000g

工作环境:温度:-40℃~+85℃(扩展温度:-55℃~+125℃) 湿度:5% 90% RH 无凝露

存储环境:温度:-55℃~+125℃;湿度:5%~95% RH 无凝露
