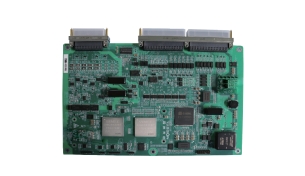

TSSC-1GF- 002

该产品是基于国产化Kintex7系列FPGA与国产化DSP(28335)处理器设计的通用控制与采集模件,设计紧凑,具有较 高的可靠性、稳定性和扩展性,能够适应恶劣的工作环境,可广泛应用于航空航天、船舶、兵器、能源电力、轨道交通、工业自动化等领域,并可在通信设备、工业控制、电源控制系统等场景中发挥重要作用,为用户提供高效可靠的控制与采集解决方案。

产品文件下载 更多资料下载
产品特性

集成国产化Kintex7系列FPGA;

集成DSP(28335)处理器,主频最高150MHz 支持1路模拟量输出接口, 16路通道同步采样接口支持1路光纤同步接口;

支持16路光耦隔离输入接口 延迟小于20us 支持16路PWM输出接口;

支持2路10/100M自适应以太网接口;

支持1路RS485接口、2路CAN接口。

产品规格

FPGA :兼容SMQ7K325TFFG676\JFM7K325T8\BQ7K325TABG676\XC7K325T2FFG676

DSP :国产化LSC335PQ- E,主频150MHz,兼容TMS320F28335PTPQ

模拟量采集:16路模拟量采集接口, 采样速率最高200kSPS16位分辨率,精度优于0.5%

模拟量输出:1路模拟量驱动接口,精度优于0.3%

数字量采集:32路数字量采集接口,8路低速接口延迟<20us26路高速接口延迟<400ns

数字量输出:16路无源数字量输出接口,隔离耐压不低于5000V

PWM输出:16PWM输出接口, 延迟低于300ns,通道间延迟差异性低于100ns

以太网接口:110/100Base-T自适应以太网接口

CAN接口:2CAN接口

RS485接口:1RS485接口

RS485接口:1RS485接口

光纤接口:1路光纤接口,接口速率4.25Gbps,传输波长1310nm

供电:13W

尺寸:233mm× 160mm× 20mm(±0.25mm)

重量:900g

工作环境:温度:-20℃~+60℃(扩展温度:-40℃~+70℃) 湿度:5% 90% RH 无凝露

存储环境:温度:-55℃~+85℃;湿度:5%~95% RH 无凝露
